90°エルボ EL8-PT3/8-Z2
商品コード： 103-24310
非常備品
適用ﾁｭｰﾌﾞ外径8 Tネジ3/8
【特長】
●ミリサイズ
●チューブ接続はプッシュワン、取付・取りはずしに工具は不要。
●エルボ、ティー等はネジ締め付け後、チューブの方向の調整が可能。
●シール加工をしていますので、シールテープは不要です。
●φ4、φ6、φ8のコネクタについては、六角レンチで取付けが可能です。
【仕様】
●品番：EL8-PT3/8-Z2
●適用チューブ外径：8

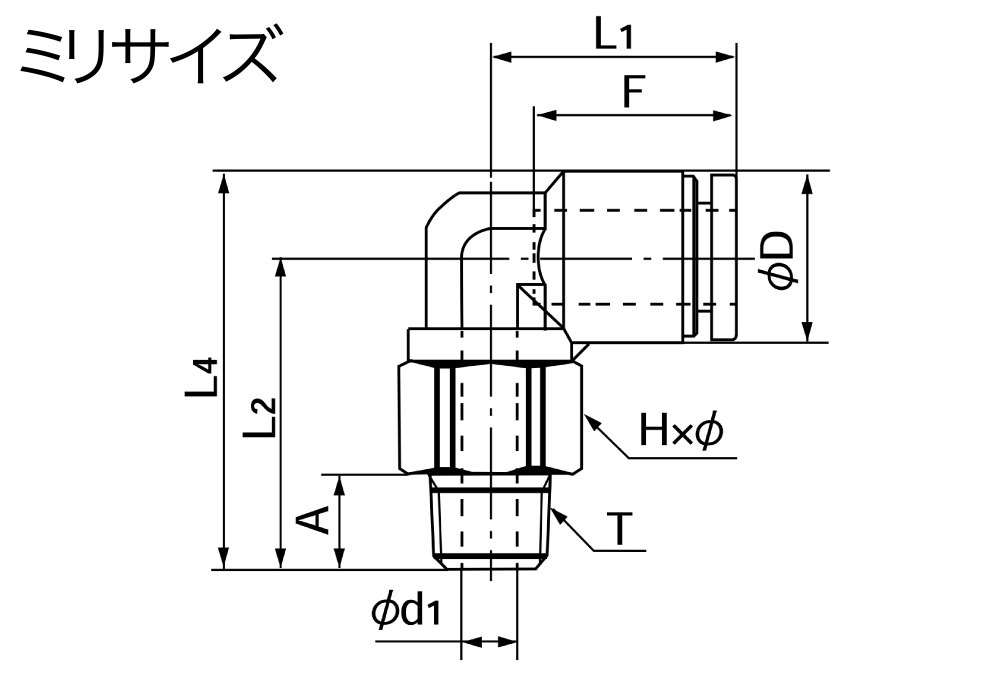

●寸法（mm）
・T（ネジ）：3/8（インチ）
・L120.7×L231.2×L330.0×L438.5
・A12×Fチューブ挿入長さ16.0×HΦニ面幅17×18.5
・D14.5×d19×最小内径7
●最高使用圧力（MPa）：1（10Kgf/cm^2）at 20℃
●使用温度範囲（℃）：空気/-20～+80、水/0～+40
●使用流体：空気、水
【注意】
※水をご使用の場合、可動部分での配管は避けてください。
掲載カタログNo-頁 : 10000-0874
