90°エルボ EL6-M5-Z2
商品コード： 103-24304
非常備品
適用ﾁｭｰﾌﾞ外径6 ネジ5×0.8
【特長】
●ミリサイズ
●チューブ接続はプッシュワン、取付・取りはずしに工具は不要。
●エルボ、ティー等はネジ締め付け後、チューブの方向の調整が可能。
●シール加工をしていますので、シールテープは不要です。
●φ4、φ6、φ8のコネクタについては、六角レンチで取付けが可能です。
【仕様】
●品番：EL6-M5-M2
●適用チューブ外径：6

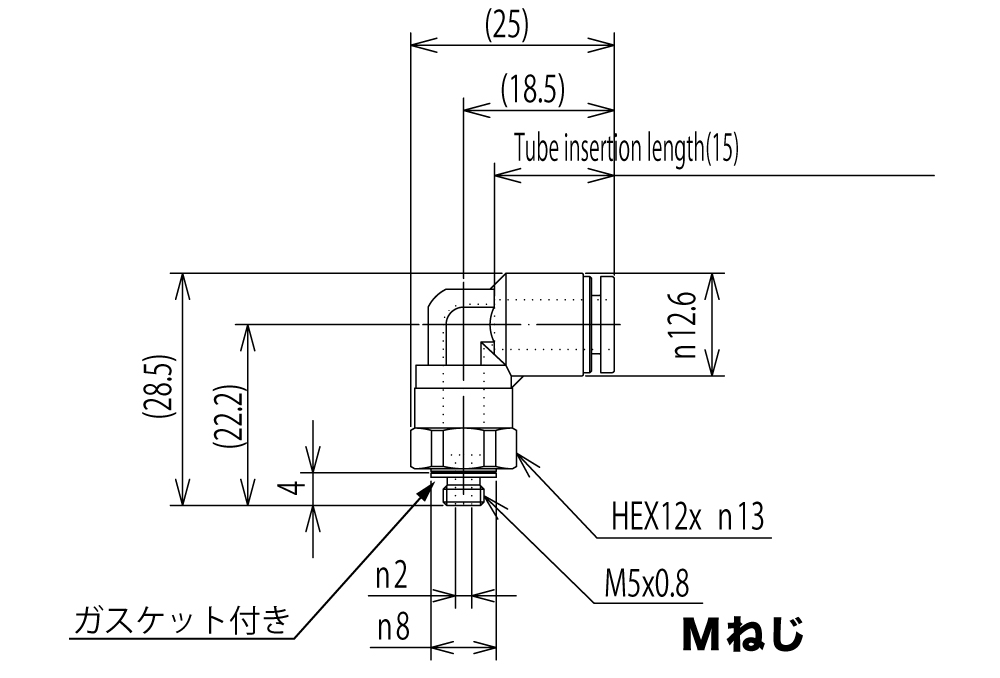

●寸法（mm）：
・T（ネジ）5×0.8
・L118.5
・L222.5
・L325
・L429×A4×Fチューブ挿入長さ15×HΦニ面幅12×13.0×d12.5×d12×最小内径2
●最高使用圧力（MPa）：1（10Kgf／cm^2）at20℃
●使用温度範囲（℃）：（空気）－20～＋80 （水）0～＋40【注意】
※水をご使用の場合、可動部分での配管は避けてください。
掲載カタログNo-頁 : 10000-0874
