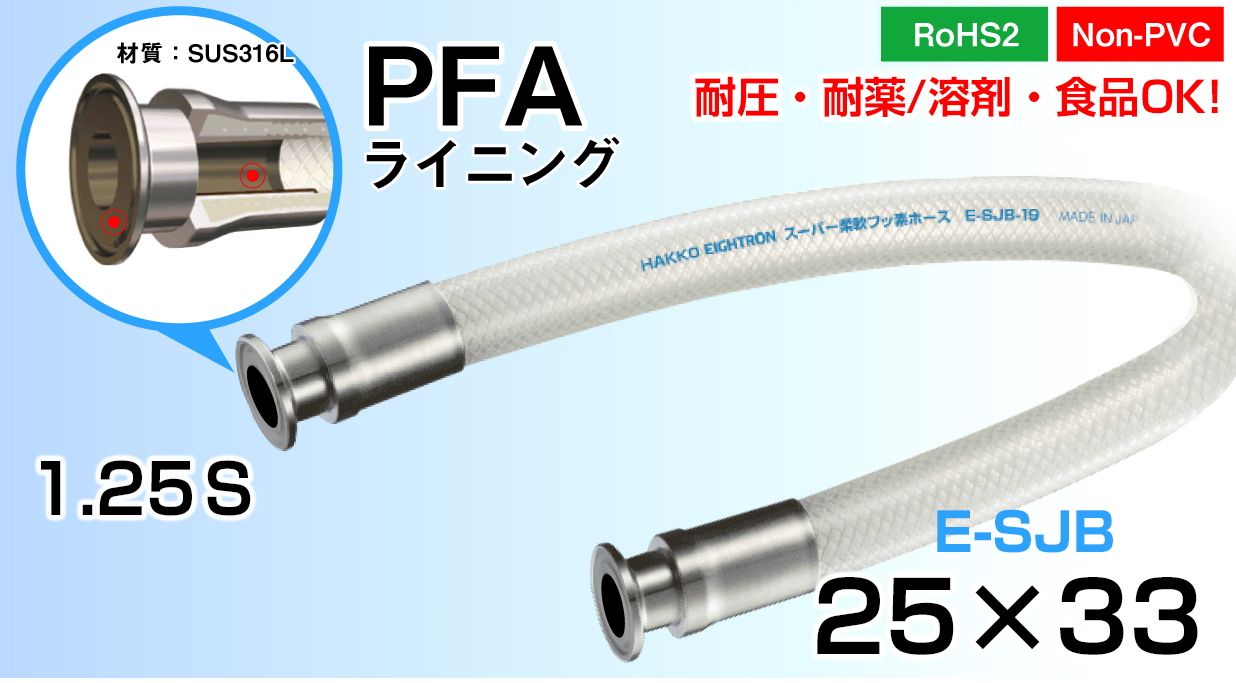

八興 HAKKO スーパー柔軟フッ素ホース フェルール継手加締品

通常価格:¥ 167,540
当サイトは契約を頂いたお客様専用となっております。
一般のお客様は コクゴeネット よりご購入頂けます。

商品コード: 102-49004

非常備品

【規格】
継手規格:1.25S
内径x外径(mm):25 x 33
使用圧力 at 20℃(MPa):0~1.0
許容曲げ半径 at 20℃(mm):175
・ホース内層が4フッ化系フッ素樹脂(ETFE系)のため、優れた耐溶剤性、耐薬品性を有します
・インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます
・フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です
①安心・安全
ホースメーカー八興が設計した柔軟フッ素ホースシリーズ専用フェルール継手を機械締めし、出荷時には全数、耐圧試験・リーク試験を実施しています
メーカー加締品のため、流体漏れ、継手抜けが無く安心・安全です
フェルール継手だから容易に配管作業ができ、作業の効率アップ、標準化が可能です
②液溜りの少ない衛生的な継手
液溜りが少ないニップル形状を採用することで、衛生的な流体搬送が可能です
また、継手接液部はPFAでライニングされているため、ホース内面のフッ素樹脂(PVDF系、ETFE系)同様に耐薬品性に優れ、幅広い用途・流体に対応可能です
③ホースは透明性が高く、耐薬品性、衛生性、洗浄性も抜群!
柔軟フッ素ホースシリーズは透明性が高く、流体の確認が出来て安心です
ホース内層がフッ素樹脂のため優れた耐薬品性を有し、ほとんどの薬品に耐性があります
さらに、内臓フッ素樹脂は撥水性・非粘着性を有しており、流体が残りにくく、洗浄が容易です
食品衛生法・食品・添加物等の規格基準(昭和34年鋼製両告示370号)に適合します
④ホースは、特長のある3タイプから選択可能です
・ホース内面はガスバリア性に優れるPVDF系フッ素樹脂の柔軟フッ素ホース[E-PDB]
・ホース内面は、耐溶剤性に優れるETFE系フッ素樹脂のスーパー柔軟フッ素ホース[E-SJB]
・つぶれにくく、曲げ保形性に優れバキュームでも使用可能なスーパー柔軟フッ素スプリング[E-SJSP]
【機能】
非塩ビ、非粘着性、耐薬品性、低溶出性、低臭気性、食衛適合、サニタリー接続、洗浄性
【用途】
・工場設備
・半導体関連装置、FPD製造装置
・食品、化粧品、医薬品の製造設備
・発電所、化学薬品、廃油、廃液の製造設備
八興フェルール継手加締品:ニップル内部の液溜りが少なく、洗浄時間の低減に貢献
食品から薬品・溶剤など幅広い用途に対応できる柔軟フッ素ホースシリーズ+ニップル先端部の液溜り画少ないオリジナル設計継手フェルール形状の加締継手+酸・アルカリなどのさまざまな流体を搬送出来るPFAライニング加工
こんな悩みを解決します
1、継手からホースが抜ける!
2.ニップル先端で液溜りが多く不衛生!
3.ホースの内部の洗浄に時間がかかる!
4.金属製フェルールNGの流体が搬送できない(酸・アルカリ等)
安全上の注意
警告:取り扱いを誤った場合、死亡または重症を負う可能性あります
警告:外圧を掛けないで下さい…ホースは内圧に耐えることを主眼として設計しております
そのため、外圧をかけると「内層剥離」や「つぶれ」がおきる恐れがあり、寿命が極端に低下する事になります
警告:通電させないで下さい…通電によるホースの「破裂」や「感電」の恐れがあり危険です
警告:過度の振動をかけないでください…過度の振動が掛かると、「柔軟フッ素ホースシリーズフェルール継手加締品」の継手金具に疲労亀裂が発生し「漏れ」や「破裂」などにいたり、危険です
警告:張力がかからないように、ホースの長さに余裕を持たせてご使用下さい…「柔軟フッ素ホースシリーズフェルール継手加締品」は、加圧・負圧時に長さが変化しますので、ホースの長さに余裕がなかった場合、張力が発生し、ホースの「破裂」や継手金具の「抜け」などに至り、危険です
警告:ホースをねじった状態で配管・使用しないで下さい…ねじれがかかった場合、ホースの内部構造が変形し「破裂」に至り、危険です
【PFAライニングの特長】
フェレール内面から接続部端面までをPFAでライニングすることにより、従来の金属製フェルールと比較して酸・アルカリに対する耐性が向上しました
PFA(=テトラフルオロエチレン・パーフルオロアルキルビニルエーテル共重合体)は強固なC-F結合により、ほぼ全ての薬品に対する耐薬品性と非常に優れた耐候性を示します
フェルール端面までPFAでライニングされているので安心して流体を流せます
