プッシュワンE継手 Yユニオン(インチサイズ) EYB3/8
商品コード： 103-81312
非常備品
適用ﾁｭｰﾌﾞd1外径3/8ｲﾝﾁ, d2外径3/8ｲﾝﾁ

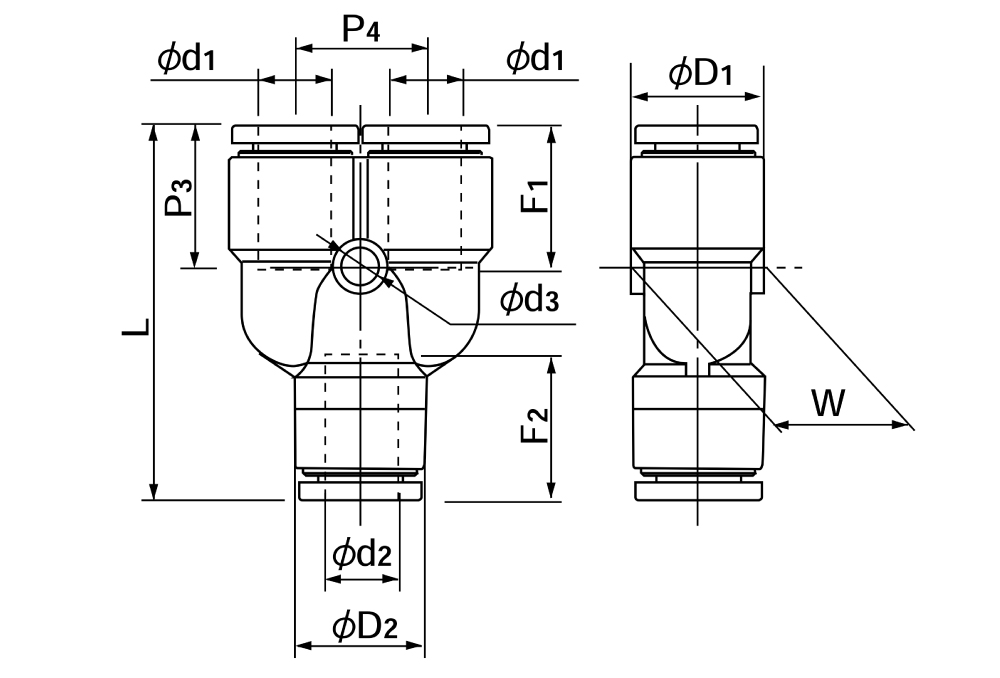

●寸法（mm）/ L:47.8 F1:19 F2:19 P3:18.1 P4:17.5 W:17.5 D1:18.0 D2:18.0 d3:4.2
●寸法（mm）/ L:47.8 F1:19 F2:19 P3:18.1 P4:17.5 W:17.5 D1:18.0 D2:18.0 d3:4.2
【特長】
●先端が直角にカットされたチューブ（インチサイズ規格）を差し込むだけで簡単に取付できるプッシュワン接続構造のチューブ用継手です。
※チューブの接続には、冶具・工具は不要です。
●難燃性樹脂（UL94規格V-0相当）採用。
※材料に難燃性PBT樹脂採用しています。UL94規格V-0相当で、自己消火性に優れています。スパッタが飛散する環境下で使用できます。
【仕様】
●品番：EYB3/8
●形状：Ｙユニオン（3方同口径）ｲﾝﾁｻｲｽﾞﾁｭｰﾌﾞ用
●適用チューブ外径(インチ)：3/8
●寸法F チューブ挿入長さ(mm)：19
●最小内径(mm)：9.0
●有効断面積(mm2)：24.0
●質量(g)：24.0
●使用温度範囲（℃）
・空気：-20～+80
・水：0～+40
●最高使用圧力（MPa）：1.0（10Kg/cm2）at 20℃
●材質
・ボデイ（本体）、リリーススリーブ：難燃性PBT樹脂
・チューブシール：特殊NBR
【用途】
●耐スパッタ
●難燃性チューブフィッテイング
●使用流体
・空気、水、薬液配管用
※薬品類の使用温度範囲は、お問い合わせください。
【注意】
※水をご使用の場合、可動部分での配管は避けてください。
●クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
クリーン環境下用フィッテイングはケミフィット継手をご検討ください。
掲載カタログNo-頁 : 10000-0877
