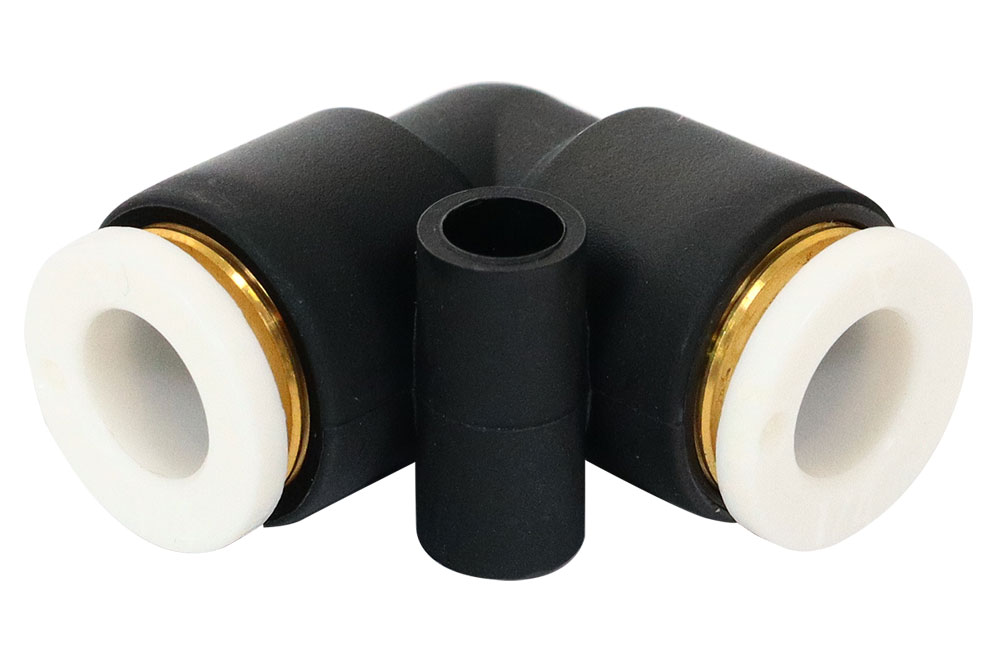

90°ユニオンエルボ EUL1/4
商品コード： 103-24611
非常備品
適用ﾁｭｰﾌﾞ外径1/4
【特長】
●インチサイズ
●チューブ接続はプッシュワン、取付・取りはずしに工具は不要。
●エルボ、ティー等はネジ締め付け後、チューブの方向の調整が可能。
●シール加工をしていますので、シールテープは不要です。
●φ4、φ6、φ8のコネクタについては、六角レンチで取付けが可能です。
【仕様】
●品番：EUL1/4
●適用チューブ外径：1/4

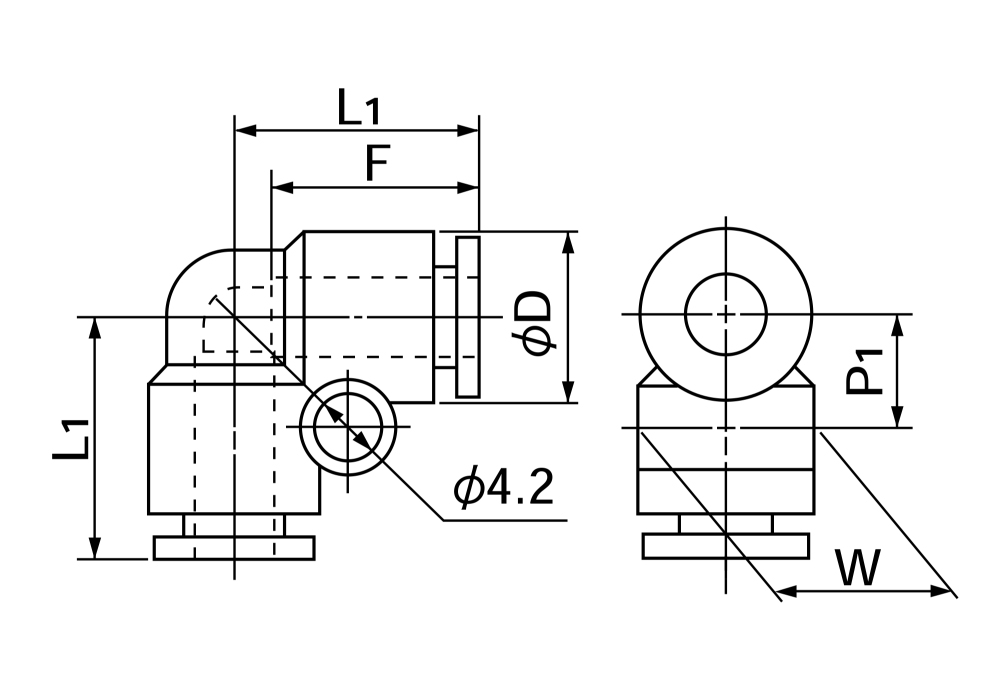

●寸法：Ｌ（mm）18.5×Ｌ1（mm）25×Ｐ1（mm）8.5×Ｆチューブ挿入長さ（mm）15×Ｄ（mm）12.5×Ｗ（mm）12.5×細小内径（mm）5
●最高使用圧力：1MPa（10Kgf／cm^2）at20℃
●使用温度範囲：（空気）－20℃～＋80℃
（水）0℃～＋40。
●使用流体：空気、水℃
【注意】
※水をご使用の場合、可動部分での配管は避けてください。
掲載カタログNo-頁 : 10000-0878
