適用ﾁｭｰﾌﾞ 外径:4mm　T(ねじｻｲｽﾞ):R1/8ｲﾝﾁ
●寸法（mm）/ L:29.8　A:8.0　F:17　H1二面幅：12.0　H2二面幅：12.0　ｄ1:4.3　

【特長】
●ミリサイズ

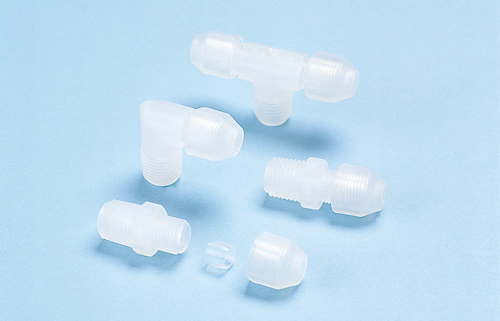

ポリプロピレン樹脂製のねじ込み式継手です。軽量、金属不使用
●完全禁油処理。
●無発塵で非汚染性に優れています。
●内面平滑性に優れています。
●厚生省告示370号（食品衛生法）適合、原材料はポジティブリストに収載
●二重クリーン梱包：超音波洗浄を行い、梱包もクリーンルーム内で行っています。

【仕様】
●品番：CP-C4-R1/8
●形状：コネクタ

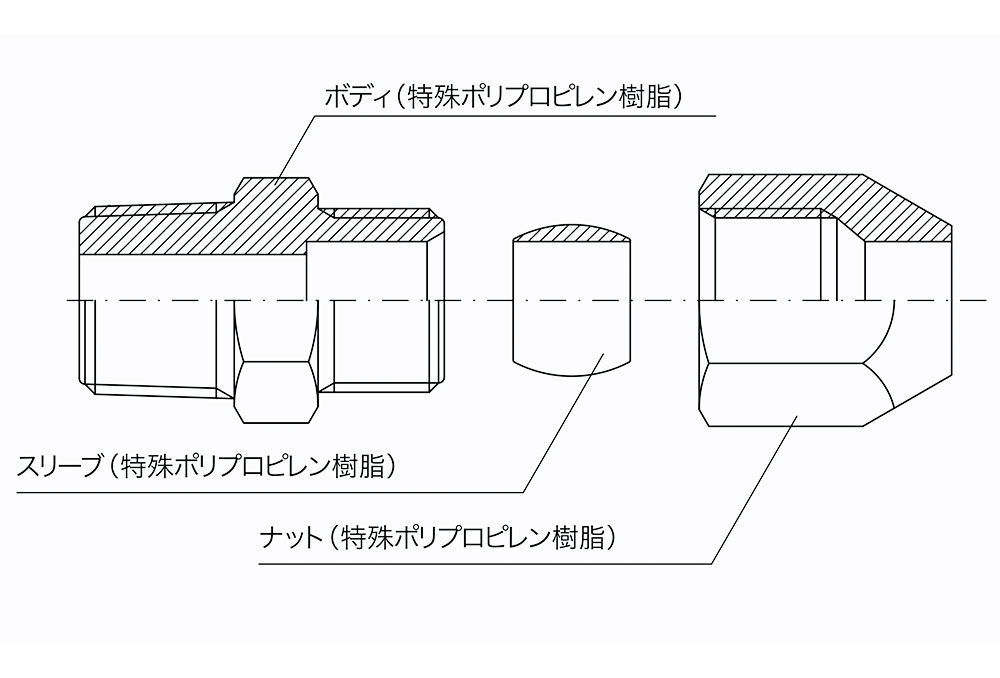

●材質：特殊ポリプロピレン樹脂
●適用チューブ外径（mm）：4
●寸法T ねじサイズ（R） ：R1/8
●寸法F チューブ挿入長さ(mm)：17.0
●最小内径(mm)：2.8
●有効断面積(mm²)：3.5
●質量(g)：2.0
●最高使用圧力（MPa）：0.4（4.0Kgf／cm²）at20℃
●使用温度範囲（℃）
・空気（クリーンエア）：-20～+80
・水（純水）0～+80
●適用チューブ
・ポレオレフィン系樹脂ﾁｭｰﾌﾞ：PL（柔軟）、PN（超柔軟）
・ふっ素樹脂ﾁｭｰﾌﾞ：TP、TA

【用途】
●使用流体
・空気（クリーンエアー）水（純水）・薬液配管用
※薬品類の使用温度範囲は、お問い合わせください。

【注意】
※適用チューブとの組み合わせにおいて、チューブの最高使用圧力が低い場合、チューブの最高使用圧力に依存します。

掲載カタログNo-頁 : 10000-0897
