TOMBO NO.9013-10K15A EPDMにPTFE被覆

【特長】
●ゴム単体を中心として、フッ素樹脂フィルムを加圧加熱成型し、一体密着させたガスケットで、ゴムの弾性とPTFEの耐食性を兼ね備え、シール性に優れたガスケットです。
●エビロン®ガスケットは、PVC製配管やガラスライニング配管のような、締め付け力があまりかからない箇所の用途に最適です。

【仕様】
●品番：TOMBO 9013-10K15A

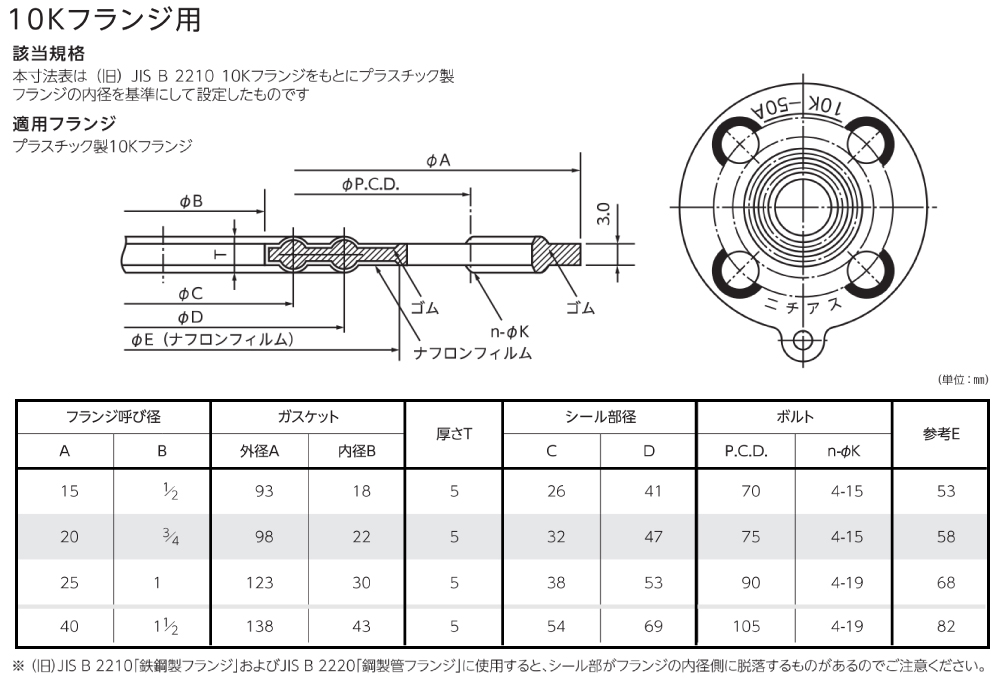

●標準寸法
・プラスチックフランジ（JIS10K相当）15A
・ANSIクラス150 1/2
●呼び径（A）：15
●呼び径（B）：1/2
●穴数：4
●外径：93
●内径：18

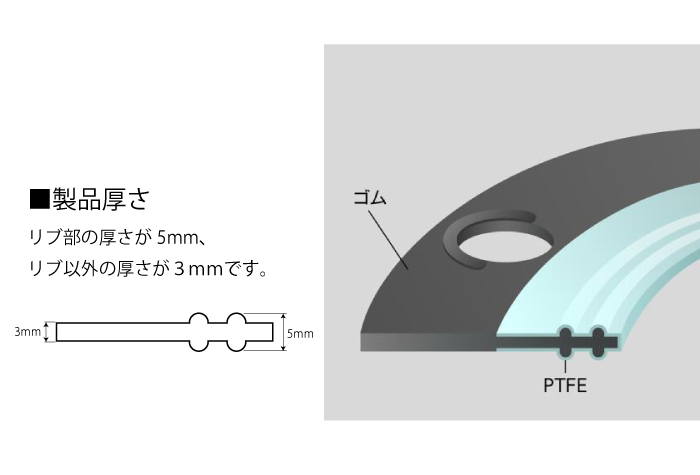

●リブ部厚さ(ｍｍ)：5
●リブ以外の厚さ(ｍｍ)：3
●材質：EPDM（ｴﾁﾚﾝﾌﾟﾛﾋﾟﾚﾝｼﾞｴﾝｺﾞﾑ）にPTFE被覆
●使用温度範囲（℃）：-40～150
●最高使用圧力（Mpa）：1.0
●フランジ形状：全面座
●フランジ仕上：鋼製の場合25S以上
●ガスケットの座の仕上げ
ガスケット座は旋削仕上げとし、推奨表面粗さは次の通りです。
・液体シールの場合：12.5μmRa以下
・ガスシールの場合：12.5μmRa以下
※鋼製フランジに使用する場合のガスケット座の粗さは6.3μmRa。

【用途】
●主にPVC配管やガラスライニング配管など締付力があまり掛からない箇所向けです。

【注意】
●サニタリー配管など食品向けにはご使用いただけません。
●プラスチックフランジに合わせて設計されており、金属フランジに使用した場合シール部がフランジ内径側に脱落するものが有る為ご注意下さい。

掲載カタログNo-頁 : 10000-0976
