適用ﾁｭｰﾌﾞd1外径4mm　d2外径4mm

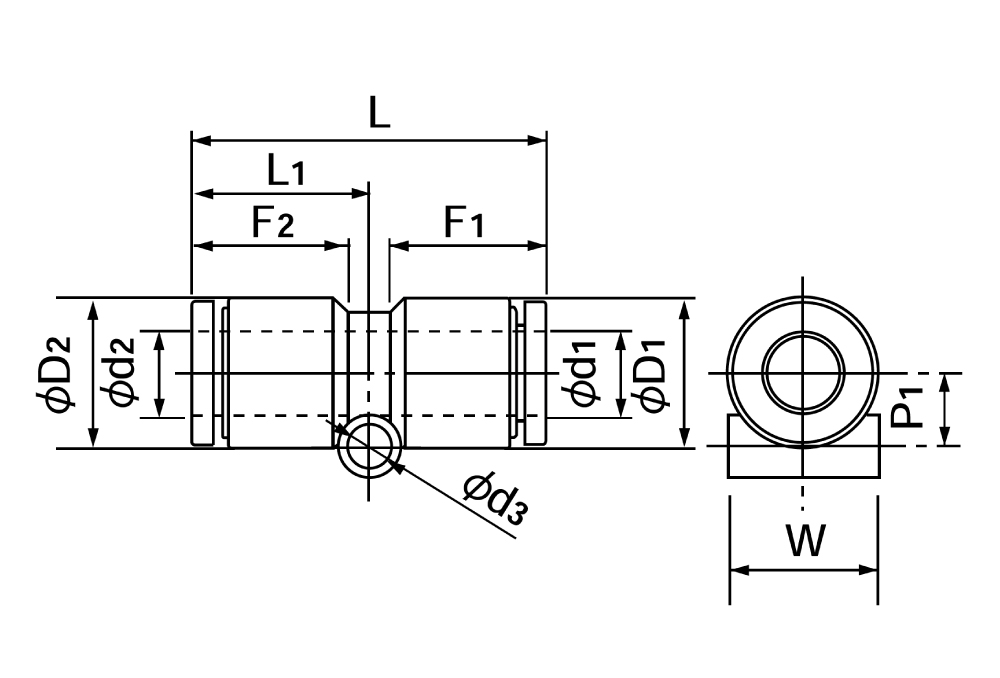

●寸法（mm）/ L:32.7 　L1:16.4　P1:5.0　F1:14　F2:14　d3:4.2　D1:10.0　D2:10.0　W:9.7

【特長】
●完全禁油処理です。
・クリーンルーム内で部品洗浄し、組立しています。
　シール材にも一切油脂類は使用していません。
●ワンプッシュ接続
・チューブ接続に冶具工具は不要です。
●接液部は非金属です。
・流体が金属に触れることがありませんので金属イオンの溶出がありません。
●無発塵・非汚染性に優れています。
・特殊ポリプロピレン樹脂を素材としています。
●内面平滑性に優れています。
・射出成形で内面が滑らかです。
●二重クリーン梱包
・クリーンルーム内で1個ずつパックし、更にチャックシール袋に梱包しています。
●厚生省告示370号（食品衛生法）適合
・原材料はポジティブリストに収載

【仕様】
●品番：EUC4-C1
●形状：ユニオンコネクタ (ﾐﾘｻｲｽﾞ)
●適用チューブ外径(mm)：4
●材質
・ボデイ：特殊ポリプロピレン樹脂
・ロックリング、カラー：SUS301，304（ｽﾃﾝﾚｽ）
・チューブシール：EPDM
●寸法F チューブ挿入長さ(mm)：14
●最小内径(mm)：3.0
●有効断面積(mm²)：3.5
●質量(g)：2.0
●使用温度範囲
（空気）-20℃～+80℃
（水）0℃～+80℃
●最高使用圧力：0.7MPa（7.0Kgf／cm²）at20℃
●負圧性能（kPa）：-99.975

【用途】
●クリーン環境
●クリーンエア・純水・薬液配管用
※薬品類の使用温度範囲は、お問い合わせください。

【注意】
※水で使用する場合は、凍結しないようにご注意下さい。

掲載カタログNo-頁 : 10000-0895
