コネクタ EC4-M5
商品コード： 103-24101
非常備品
適用ﾁｭｰﾌﾞ外径4 ネジ5×0.8
【特長】
●チューブ接続はプッシュワン、取付・取りはずしに工具は不要。
●エルボ、ティー等はネジ締め付け後、チューブの方向の調整が可能。
●シール加工をしていますので、シールテープは不要です。
●φ4、φ6、φ8のコネクタについては、六角レンチで取付けが可能です。
【仕様】
●品番：EC4-M5
●適用チューブ外径(mm)：4

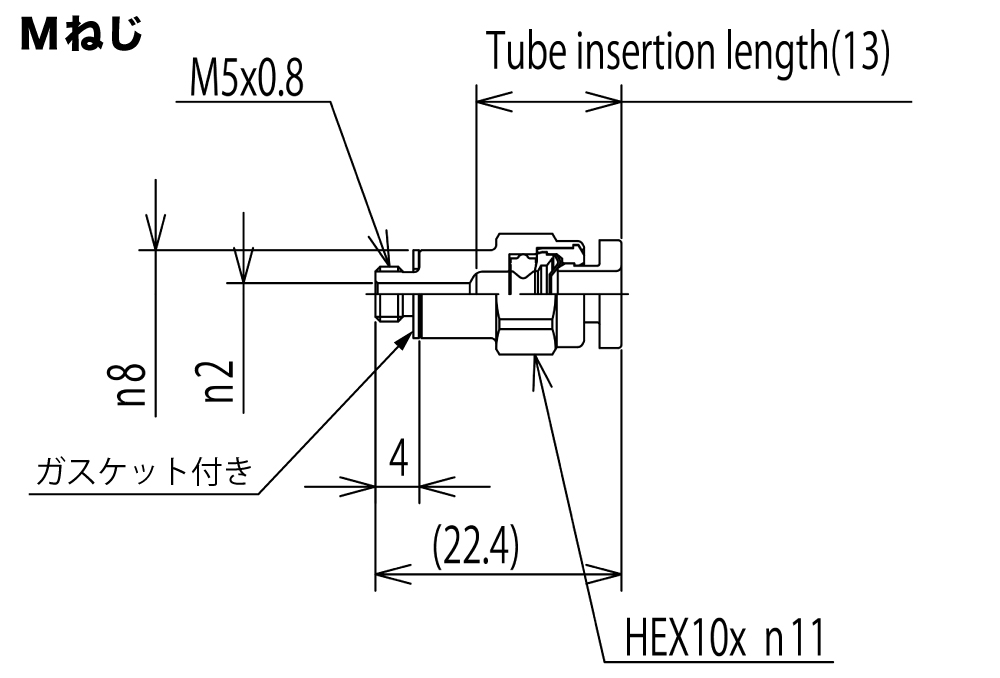

●寸法(mm)：
・T（ネジ）：5×0.8
・L：22.4
・A：4
・Fチューブ挿入長さ：13.0
・H×φニ面幅：10×11.0
・hニ面幅：-
・D：9.6
・d1：2
●最高使用圧力(MPa)：1（10Kgf/cm^2）at 20℃
●使用温度範囲(℃)：（空気）－20～＋80（水）0～＋40
●使用流体：空気、水
【注意】
※水をご使用の場合、可動部分での配管は避けてください。
掲載カタログNo-頁 : 10000-0873
