適用ﾁｭｰﾌﾞ外径5/16ｲﾝﾁ　Rネジ1/4ｲﾝﾁ

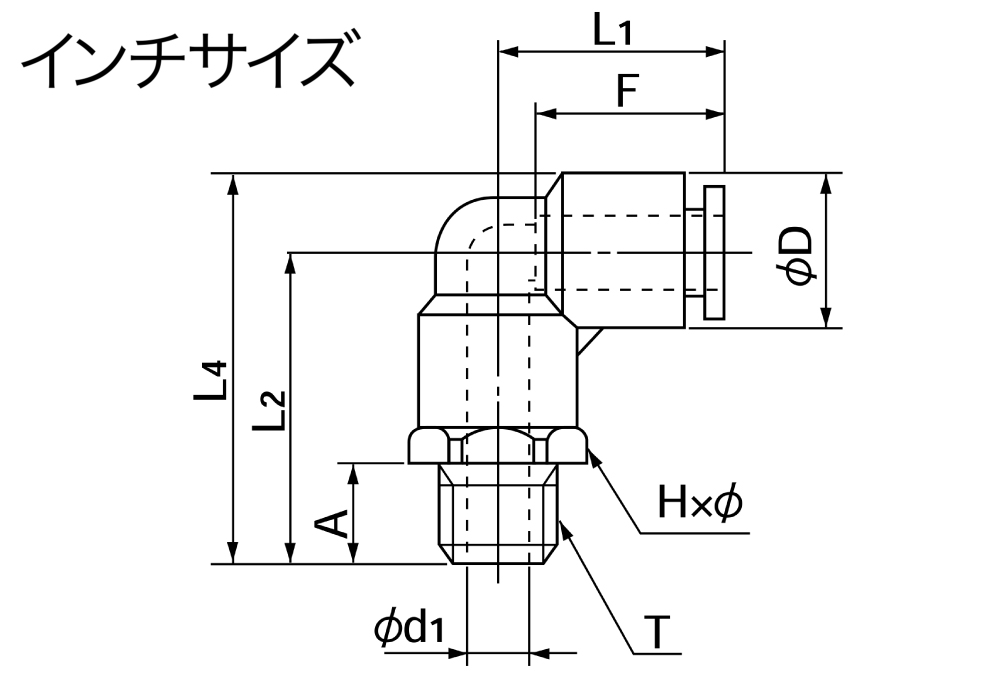

●寸法（mm）/ L1:20.6　L2:30.2　L4:37.7　A:11.0　F:16　H×φ二面幅：14.0×15.4　D:15.0　d1:7.0

【特長】
●先端が直角にカットされたチューブ（インチサイズ規格）を差し込むだけで簡単に取付できるプッシュワン接続構造のチューブ用継手です。
※チューブの接続には、冶具・工具は不要です。
●難燃性樹脂（UL94規格V-0相当）採用。
※材料に難燃性PBT樹脂採用しています。UL94規格V-0相当で、自己消火性に優れています。スパッタが飛散する環境下で使用できます。
●Rねじ部にシール加工シールテープを巻く必要がありません。

【仕様】
●品番：EL5/16-PT1/4
●形状：90°エルボ（ｲﾝﾁｻｲｽﾞﾁｭｰﾌﾞ用)
●適用チューブ外径(ｲﾝﾁ)：5/16
●ネジ規格(ｲﾝﾁ)：R1/4
●推奨締付トルク（Ｎ・ｍ）：7.0～9.0
●寸法F チューブ挿入長さ(mm)：16
●最小内径(mm)：7.0
●有効断面積(mm²)：23.0
●質量(g)：20.0
●使用温度範囲（℃）
・空気：-20～+80
・水：0～+40
●最高使用圧力（MPa）：1.0（10Kg/cm²）at 20℃
●材質
・ボデイ（本体）、リリーススリーブ：難燃性PBT樹脂
・チューブシール、Oリング：特殊NBR
・アダプタ：黄銅

【用途】
●耐スパッタ
●難燃性チューブフィッテイング
●使用流体
・空気、水、薬液配管用
※薬品類の使用温度範囲は、お問い合わせください。

【注意】
※水をご使用の場合、可動部分での配管は避けてください。
●クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

クリーン環境下用フィッテイングはケミフィット継手をご検討ください。

掲載カタログNo-頁 : 10000-0874
