チューブフィッテイング違径ユニオンストレートPPG8-6 (チューブ外径8mm(5/16) ←→6mm)
商品コード： 103-70402
非常備品
適用チューブサイズφ8
【特長】
●本体材質には、クリーン環境に適したPPを採用
●金属材質はSUS304、シール材質にはEPDMを採用。
●樹脂本体色はクリア（半透明）で、内部流体（液体）の確認が可能。
●食品衛生法適合
●RoHS2対応
【仕様】
●形式：PPG8-6
●適用チューブ外径φD1(mm)：8(5/16)
●適用チューブ外径φD2(mm)：6

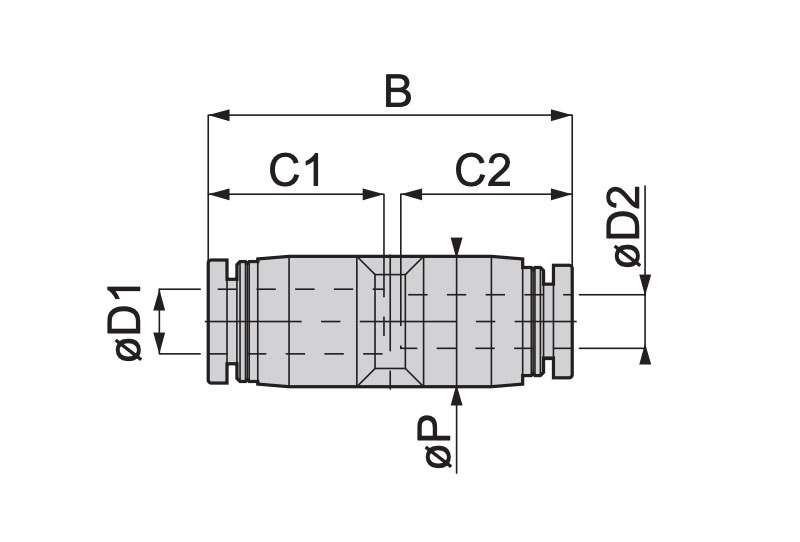

●寸法（mm）
・ B38×φP14.5×ﾁｭｰﾌﾞｴﾝﾄﾞC1:18.1×ﾁｭｰﾌﾞｴﾝﾄﾞC2:17.1
●オリフィス径（mm）：4.3
●材質
・樹脂本体：PP
・金属部：SUS304
・シールゴム：EPDM
●質量(g)：7
●最高使用圧力（MPa）：1.0（at0～20℃）※2
●使用真空圧力（KPa）：-100
●使用温度範囲（℃）：0～80 (凍結なきこと)
●使用流体：空気、水（使用条件有※1）
【注意】
※1）使用流体が水の時は、下記の条件を必ず守ってください。
1.水使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2.異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水を使用の場合は実機評価にてご確認ください。
3.水使用の際は、インサートリング（WR）を必ず使用してください。
※2）使用温度が20℃を超える場合の最高使用圧力は、「使用温度と最高使用圧力の関係図」を参照してください。
【オプション(下記はお問いわせ下さい)】
●クリーンルーム包装(クリーンエア清浄後、ISOクラス6相当のクリーンルーム内にて包装）別途あり。
●シールゴム材質EPDM(標準品)を、FKM、HNBRに変更可能。
掲載カタログNo-頁 : 10000-0890
