チューブフィッテングSUS316 ユニオンティー SSPE 8 適用チューブ外径8
商品コード： 103-28803
非常備品
空気圧配管用ワンタッチ継手
【特長】
●空気圧配管用ワンタッチ継手
●シール部を除く全ての材質に耐蝕に特に優れたＳＵＳ316を使用し、シール部には耐薬品性に優れたフッ素ゴムを使用しておりますので化学、薬品、半導体関連に適しております。
●仕様部品は全て完全禁油使用で部品材料は食品衛生法に適合しております。
【仕様】
●品番：SSPE8
●チューブ外径φD（mm）：8

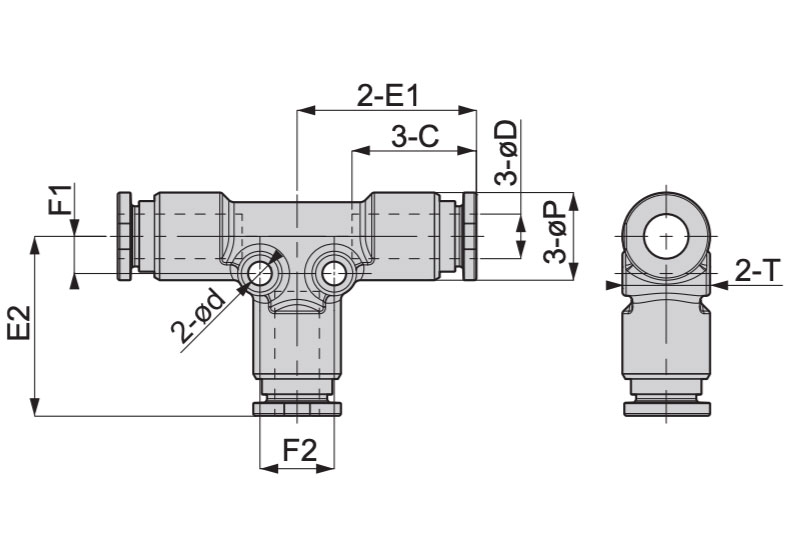

●寸法（mm）：
・φP：13.8
・C：17.8
・E1：26
・E2：26
・φd：3.2
・F1：6
・F2：12
・T：13.8
●質量（g）：41
●オリフィス径(Φmm)：6
●使用流体：空気、水、その他＊①（条件有）
●使用圧力範囲（MPa）：（気体0～1）
●使用真空圧力（KPa）：-100
●使用温度範囲（℃）：-15～120
【注意】
＊①薬品、混合ガス等につきましては使用条件によって使用適合が異なる場合がありますのでお問い合わせください。
※ウオーターハンマー（衝撃流）等、無き事。
※インサートリング（チューブ内径保護リング）を必ず装着してください。
掲載カタログNo-頁 : 10000-0887
