トヨコネクタ TC6-CSN型 TC6-CSN50
商品コード： 303-0004681
非常備品

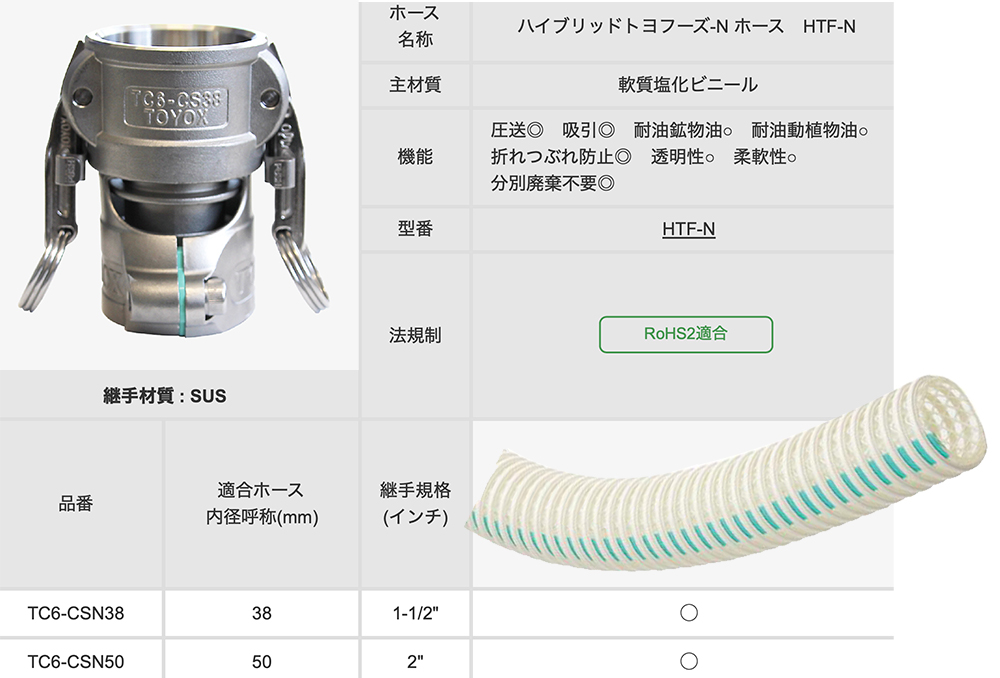

ﾊｲﾌﾞﾘｯﾄﾞﾄﾖﾌｰｽﾞ-Nﾎｰｽ専用継手SST(ｻｲｽﾞ:2ｲﾝﾁ)

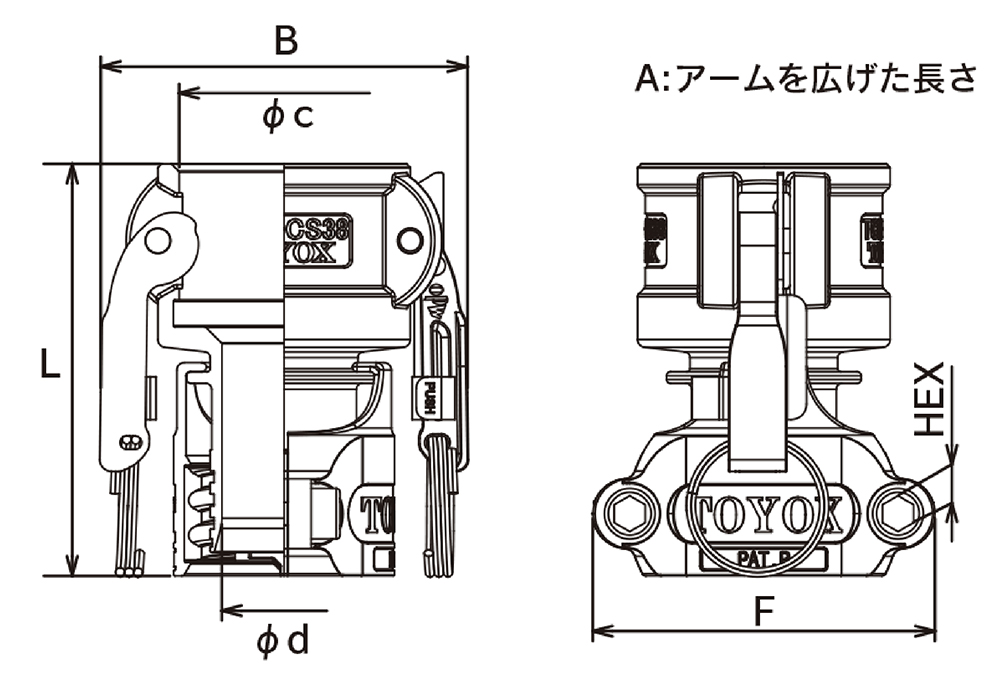

●寸法（mm）/L：122.5 φd：43 F:106 A：193 B：103 φc：63.3 HEX：8
●寸法（mm）/L：122.5 φd：43 F:106 A：193 B：103 φc：63.3 HEX：8
【特長】
●カムアームの不意なはずれを防止するロック機能付き。
●アダプターの挿入がしやすいカムアームのロック機能付き。
●従来の継手への挿入しにくさを一気に解消！専用ホースへの継手挿入が非常に簡単で作業性アップ。
●専用クランプ付なのでホース抜けや流体漏れを防止し安心。
●継手先端部とホースの間に流体残留物が溜まりにくく衛生的で安心。
【仕様】
●品番：TC6-CSN50
●接続面：ホース側
●接続方法：専用クランプ
●ホース内径サイズ（ｍｍ） ：50
ﾄﾖｺﾈｸﾀ適合：内径50mmホース一覧へ
●主材質 ：SUS

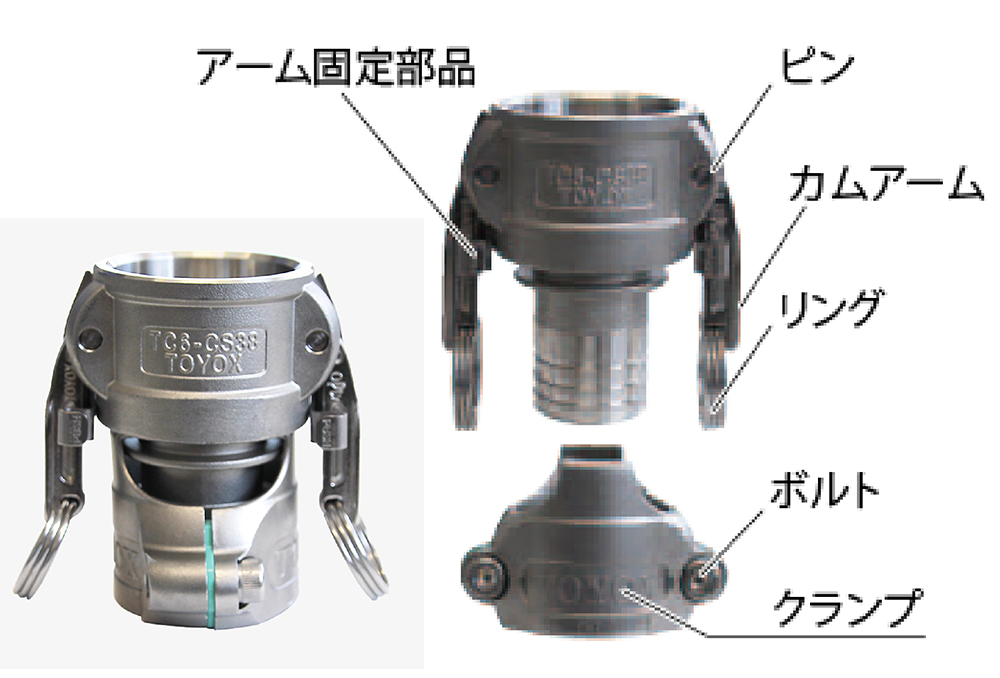

・継手、クランプ、カムアーム：SCS14（SUS316相当）
・ピン、リング、スプリング：SUS304
・ボルト：SUSXM7（SUS304相当）
・スペーサ・ワッシャ（50サイズのみ) ：ポリアセタール
・ボルトネジ部の潤滑剤：NSF “ H1 ” 登録グリース
・ゴムキャップ：EPDM
・ガスケット： シリコーンゴム
※工場出荷時、ガスケットはシリコーンゴムを装着しています。使用流体が油類の場合、製品に同梱されているガスケット(ブナーN・黒色)に交換してください。
装着可能なｶﾞｽｹｯﾄ 2ｲﾝﾁはこちら >>
※使用目的に適したものをお選びください。
接続できるｽﾃﾝﾚｽ製2ｲﾝﾁのアダプターはこちら >>
●機能：簡単挿入、作業標準化、漏れ抜け防止、リユース液だまり防止アームの安全ロック
●法適合： RoHS2（改正RoHS）適合
【用途】
●空気・水（工業用水）・薬品 油 飲料・飲用水 食品
耐薬品データはこちら >>
